注意

ESP32-S3-WROMM-1 模块集成的PSRAM ≥ 8 MB时，GPIO35、GPIO36、GPIO37将用作 Octal SPI 连接PSRAM。

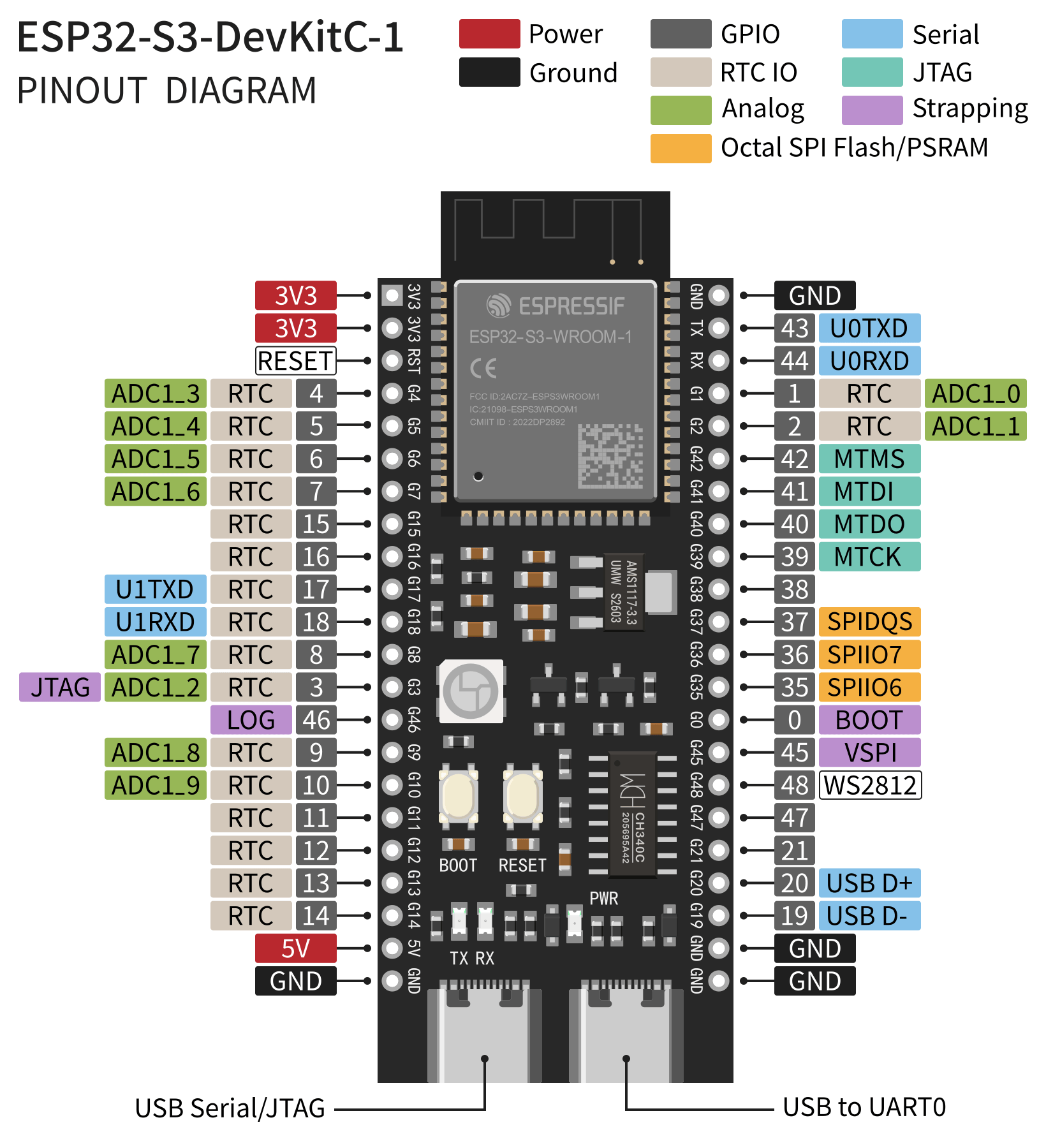

ESP32-S3引脚总览

•  Power
•  内部模拟电路
•  Strapping
•  SPI Flash/PSRAM
•  Octal SPI Flash/PSRAM
•  JTAG

Pin	引脚名称	复位状态	GPIO	RTC	Analog	IO MUX功能
1	LNA_IN
2	VDD3P3
3	VDD3P3
4	CHIP_PU
5	GPIO0	IE, WPU	GPIO0	RTC_GPIO0
6	GPIO1	IE	GPIO1	RTC_GPIO1	ADC1_CH0 / TOUCH1
7	GPIO2	IE	GPIO2	RTC_GPIO2	ADC1_CH1 / TOUCH2
8	GPIO3	IE	GPIO3	RTC_GPIO3	ADC1_CH2 / TOUCH3
9	GPIO4		GPIO4	RTC_GPIO4	ADC1_CH3 / TOUCH4
10	GPIO5		GPIO5	RTC_GPIO5	ADC1_CH4 / TOUCH5
11	GPIO6		GPIO6	RTC_GPIO6	ADC1_CH5 / TOUCH6
12	GPIO7		GPIO7	RTC_GPIO7	ADC1_CH6 / TOUCH7
13	GPIO8		GPIO8	RTC_GPIO8	ADC1_CH7 / TOUCH8
14	GPIO9	IE	GPIO9	RTC_GPIO9	ADC1_CH8 / TOUCH9
15	GPIO10	IE	GPIO10	RTC_GPIO10	ADC1_CH9 / TOUCH10
16	GPIO11	IE	GPIO11	RTC_GPIO11	ADC2_CH0 / TOUCH11
17	GPIO12	IE	GPIO12	RTC_GPIO12	ADC2_CH1 / TOUCH12
18	GPIO13	IE	GPIO13	RTC_GPIO13	ADC2_CH2 / TOUCH13
19	GPIO14	IE	GPIO14	RTC_GPIO14	ADC2_CH3 / TOUCH14
20	VDD3P3_RTC
21	XTAL_32K_P		GPIO15	RTC_GPIO15	ADC2_CH4	U0RTS
22	XTAL_32K_N		GPIO16	RTC_GPIO16	ADC2_CH5	U0CTS
23	GPIO17	IE	GPIO17	RTC_GPIO17	ADC2_CH6	U1TXD
24	GPIO18	IE	GPIO18	RTC_GPIO18	ADC2_CH7	U1RXD
25	GPIO19		GPIO19	RTC_GPIO19	ADC2_CH8 / USB_D-	U1RTS
26	GPIO20	USB_PU	GPIO20	RTC_GPIO20	ADC2_CH9 / USB_D+	U1CTS
27	GPIO21		GPIO21	RTC_GPIO21
28	SPICS1	IE, WPU	GPIO26			SPICS1
29	VDD_SPI
30	SPIHD	IE, WPU	GPIO27			SPIHD
31	SPIWP	IE, WPU	GPIO28			SPIWP
32	SPICS0	IE, WPU	GPIO29			SPICS0
33	SPICLK	IE, WPU	GPIO30			SPICLK
34	SPIQ	IE, WPU	GPIO31			SPIQ
35	SPID	IE, WPU	GPIO32			SPID
36	SPICLK_N	IE	GPIO48			SPICLK_N
37	SPICLK_P	IE	GPIO47			SPICLK_P
38	GPIO33	IE	GPIO33			SPIIO4
39	GPIO34	IE	GPIO34			SPIIO5
40	GPIO35	IE	GPIO35			SPIIO6
41	GPIO36	IE	GPIO36			SPIIO7
42	GPIO37	IE	GPIO37			SPIDQS
43	GPIO38	IE	GPIO38
44	MTCK	IE	GPIO39			MTCK
45	MTDO	IE	GPIO40			MTDO
46	VDD3P3_CPU
47	MTDI	IE	GPIO41			MTDI
48	MTMS	IE	GPIO42			MTMS
49	U0TXD	IE, WPU	GPIO43			U0TXD
50	U0RXD	IE, WPU	GPIO44			U0RXD
51	GPIO45	IE, WPD	GPIO45
52	GPIO46	IE, WPD	GPIO46
53	XTAL_N
54	XTAL_P
55	VDDA
56	VDDA
57	GND

• 粗体表示引脚的默认功能。
• 复位状态表示复位后引脚的默认状态：
  • IE - 输入使能
  • WPU - 内部弱上拉电阻使能
  • WPD - 内部弱下拉电阻使能
  • USB_PU - USB上拉电阻使能
• ADC2_CHx模拟功能不能与Wi-Fi功能同时使用。
• 各引脚的默认驱动电流：
  • GPIO17、GPIO18：10 mA
  • GPIO19、GPIO20：40 mA
  • 其他引脚：20 mA
• FSPIx、SUBSPIx、CLK_OUTn等底层相关的IO MUX功能不在总览中列出。

Strapping引脚

Strapping引脚用于控制芯片上电或硬件复位时的某些功能。ESP32-S3共有四个Strapping引脚：GPIO0、GPIO3、GPIO45、GPIO46。

以下表格中的粗体表示默认值或默认状态。

启动模式

• Strapping引脚：GPIO0、GPIO46。

启动模式	GPIO0	GPIO46
SPI Boot	1	忽略
Joint Download Boot	0	0

VDD_SPI电压

• Strapping引脚：GPIO45
• eFuse参数：EFUSE_VDD_SPI_FORCE、EFUSE_VDD_SPI_TIEH。

VDD_SPI电源	电压	EFUSE_VDD_SPI_FORCE	GPIO45	EFUSE_VDD_SPI_TIEH
VDD3P3_RTC供电	3.3 V	0	0	忽略
Flash稳压器供电	1.8 V		1
Flash稳压器供电	1.8 V	1	忽略	0
VDD3P3_RTC供电	3.3 V			1

JTAG信号源

• Strapping引脚：GPIO3
• eFuse参数：EFUSE_DIS_PAD_JTAG、EFUSE_DIS_USB_JTAG、EFUSE_STRAP_JTAG_SEL。

JTAG信号源	EFUSE_DIS_PAD_JTAG	EFUSE_DIS_USB_JTAG	EFUSE_STRAP_JTAG_SEL	GPIO3
USB串口/ JTAG控制器	0	0	0	忽略
	0	0	1	1
	1	0	忽略	忽略
JTAG引脚	0	0	1	0
	0	1	忽略	忽略
JTAG关闭	1	1	忽略	忽略

ROM日志打印

• Strapping引脚：GPIO46
• eFuse参数：EFUSE_UART_PRINT_CONTROL、EFUSE_DIS_USB_SERIAL_JTAG_ROM_PRINT。
• Register：RTC_CNTL_RTC_STORE4_REG[0]

在默认配置下，系统启动过程将同时把ROM日志打印至UART0和USB串口/JTAG控制器。在不同启动模式及配置下，可以分别关闭UART0和USB串口/JTAG控制器的ROM日志打印功能。

详细信息请参考 ESP32-S3技术参考手册 - 芯片Boot控制。
