Node-MQ 使用说明

主题

MQTT Broker与客户端 ​

EMQX Broker ​

EMQX提供多种可伸缩的MQTT Broker云服务。以提供免费额度的Serverless MQTT服务为例，配置过程如下：

  1. 注册EMQX账户：https://accounts-zh.emqx.com/signup。

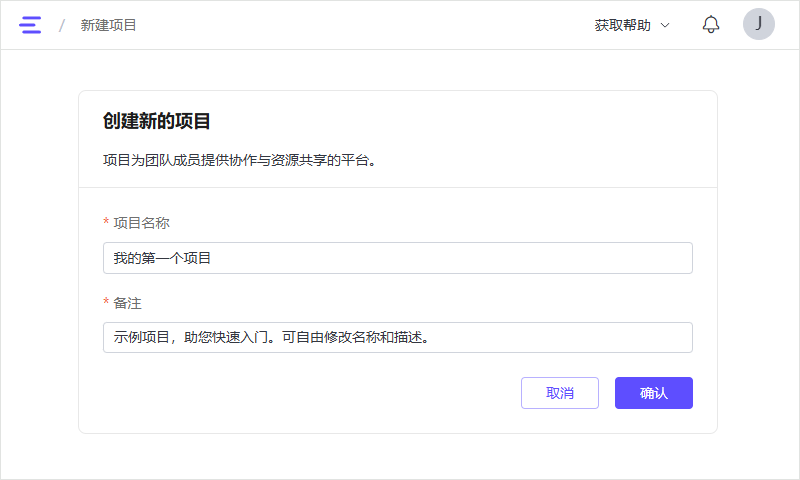

  2. 完成注册后，登录并按提示创建新项目，填写项目名称并确认：

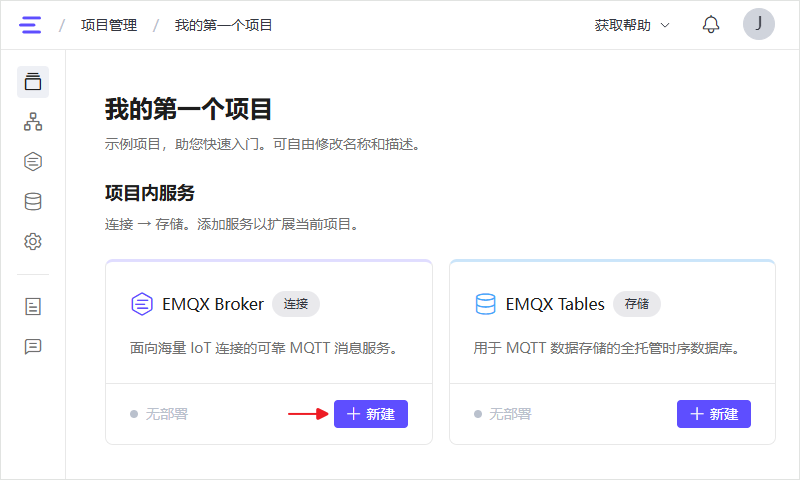

  3. 打开项目，新建 EMQX Broker：

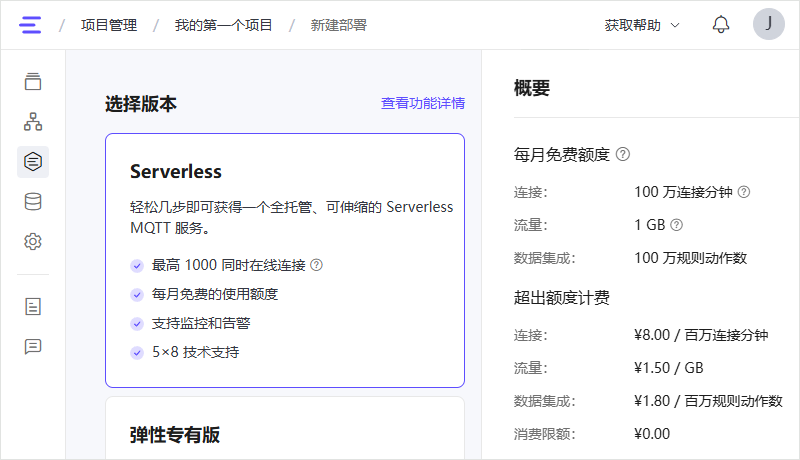

  4. 选择带有免费额度的 Serverless 并部署：

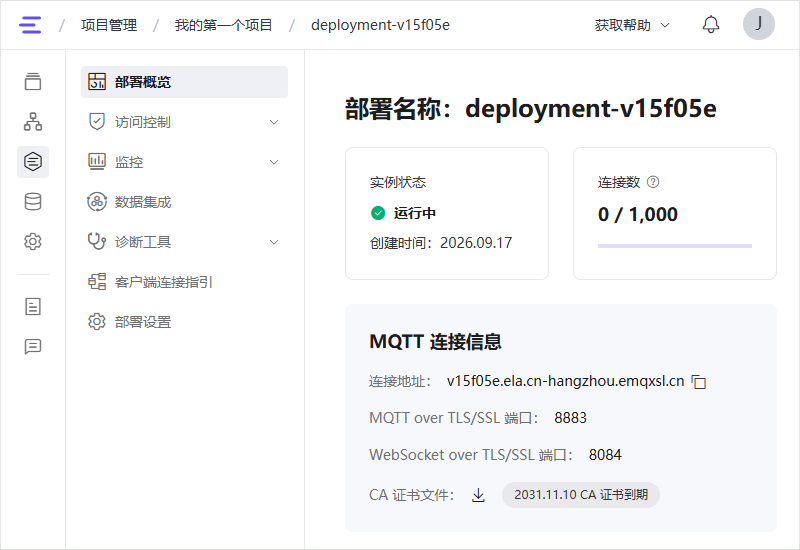

  5. 部署完成后，可以查看部署信息，包括MQTT连接信息以及可下载的CA证书文件：

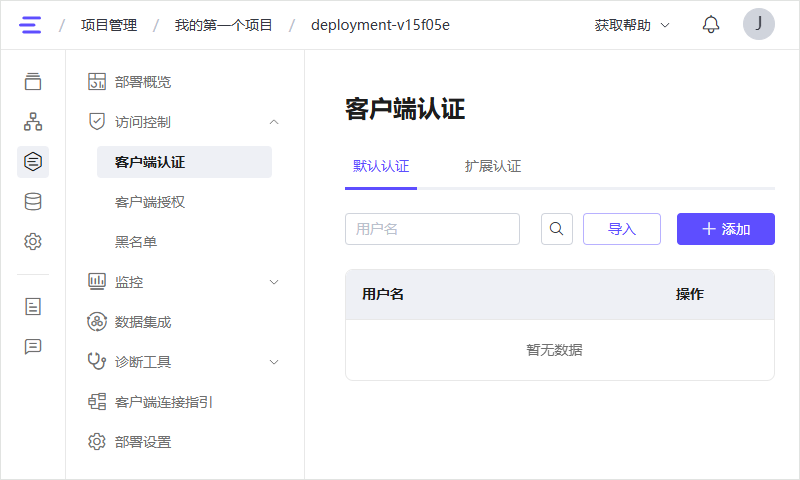

  6. 在部署信息界面的侧边栏选择 访问控制 - 客户端认证，然后添加用户名和密码：

  7. 至此，即完成了EMQX MQTT Broker云服务的部署。假设部署信息如下：

    连接地址：
    v15f05e.ela.cn-hangzhou.emqxsl.cn
    MQTT over TLS/SSL端口：
    8883
    WebSocket over TLS/SSL端口：
    8084

    下载CA证书文件为：emqxsl-ca.crt。

    并设置了访问控制用户名和密码：

    用户名：
    nodemq
    密码：
    nodenode

    客户端将使用以上信息连接部署的MQTT Broker。

Mosquitto Broker ​

Eclipse Mosquitto是开源的MQTT Broker，支持MQTT协议版本5.0、3.1.1和3.1。

MQTT over TCP ​

MQTT over TCP使用非加密的TCP连接。配置过程如下：

  1. 下载安装程序：https://mosquitto.org/download/。

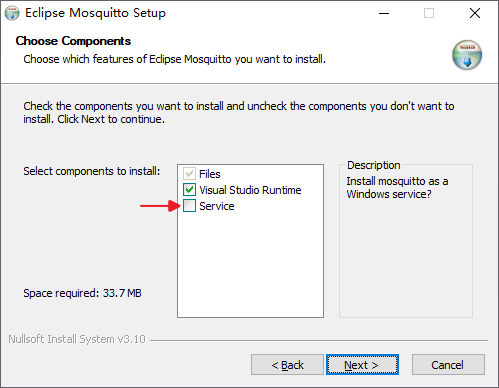

  2. 执行安装程序。若不希望Mosquitto作为Windows服务自动运行，可以在安装设置界面取消Service组件：

  3. 安装完成后，创建用于客户端认证的密码文件。假设Mosquitto安装在C:\Program Files\Mosquitto目录。

    • 以管理员身份运行命令提示符（cmd），并切换到Mosquitto安装目录。

    • 创建密码文件pwfile，并添加用户nodemq，执行：

      mosquitto_passwd.exe -c pwfile nodemq password

      要添加用户，执行：

      mosquitto_passwd.exe -b pwfile user2 password

      要删除用户，执行：

      mosquitto_passwd.exe -D pwfile user2

  4. 修改配置文件mosquitto.conf（需要管理员权限）。取消password_file注释，并指定密码文件pwfile:

    password_file pwfile

  5. 为mosquitto.exe创建快捷方式。设置快捷方式的目标为：

    C:\Windows\System32\cmd.exe /k "C:\Program Files\Mosquitto\mosquitto.exe" -c mosquitto.conf -v

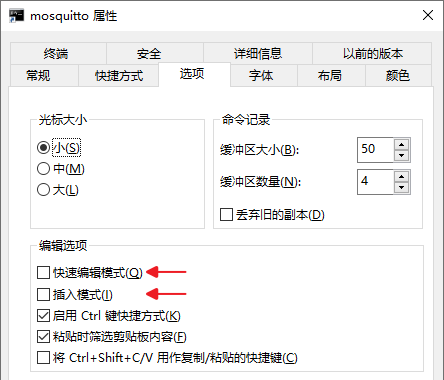

    切换到快捷方式属性的选项标签，在编辑选项中取消 快速编辑模式 和 插入模式：

    提示

    取消以上选项，避免Windows控制台进程（cmd）因控制台输入而阻塞，导致Mosquitto无响应。

  6. 运行快捷方式，即启动Mosquitto默认配置的MQTT Broker，连接信息为：

    连接地址：
    Mosquitto主机IP
    MQTT over TCP端口：
    1883

    用户名/密码：pwfile配置。

MQTT over TLS/SSL ​

MQTT over TLS/SSL使用TLS加密的TCP连接。以自签名证书为例，配置过程如下：

  1. 完成 MQTT over TCP 配置。

  2. 下载OpenSSL工具：https://slproweb.com/products/Win32OpenSSL.html。

    选择Light版本即可。使用默认选项安装，并将openssl.exe所在目录（例如C:\Program Files\OpenSSL-Win64\bin）添加到系统环境变量Path中。

  3. 生成自签名证书。以管理员身份运行命令提示符（cmd），并切换到Mosquitto安装目录。执行以下脚本（修改服务器IP地址为Mosquitto主机的实际IP）：

    ca.cmd
    cmd
    @echo off

REM 服务器IP地址
set "IP_ADDRESS=192.168.1.100"

REM 创建证书存放目录
if not exist certs mkdir certs
cd /d certs

REM 生成CA私钥
openssl genrsa -out ca.key 4096

REM 生成CA证书
openssl req -x509 -new -nodes -key ca.key -sha256 -days 3650 ^
    -out ca.crt ^
    -subj "/CN=%IP_ADDRESS%" ^
    -addext "subjectAltName=IP:%IP_ADDRESS%"

REM 生成服务器私钥
openssl genrsa -out server.key 2048

REM 生成服务器证书签名请求CSR
openssl req -new -key server.key -out server.csr ^
    -subj "/CN=%IP_ADDRESS%" ^
    -addext "subjectAltName=IP:%IP_ADDRESS%"

REM 用CA签署服务器证书
openssl x509 -req -in server.csr ^
    -CA ca.crt -CAkey ca.key -CAcreateserial ^
    -out server.crt -days 365 -sha256 ^
    -copy_extensions copy

    脚本会在Mosquitto安装目录下创建certs目录，并生成以下文件:

    文件名称说明
    ca.crtCA根证书客户端用于验证服务器证书
    ca.keyCA私钥不可公开
    ca.srlCA证书签发序列号临时文件
    server.crt服务器证书服务端用于证明身份
    server.csr服务器证书签名请求临时文件
    server.key服务器私钥不可公开

    注意

    TLS连接会根据服务器证书的SAN（Subject Alternative Name）验证服务器地址，即检查连接的IP地址是否包含在SAN中。当服务器IP地址改变时，需要重新生成包含新IP地址的服务器证书。

  4. 修改mosquitto.conf（需管理员权限）。在# Certificate based SSL/TLS support之前插入以下配置:

    listener 1883
protocol mqtt

listener 8883
protocol mqtt

certfile C:\Program Files\Mosquitto\certs\server.crt
keyfile C:\Program Files\Mosquitto\certs\server.key
cafile C:\Program Files\Mosquitto\certs\ca.crt

# -----------------------------------------------------------------
# Certificate based SSL/TLS support
# -----------------------------------------------------------------

    提示

    mosquitto.conf是配置文件模板，其中的配置项默认以注释形式提供。以上配置的插入位置仅为了方便查找。

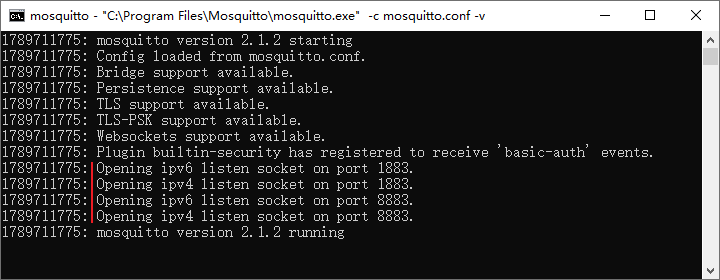

  5. 重新启动Mosquitto，启动信息如：

    MQTT Broker连接信息：

    连接地址：
    Mosquitto主机IP
    MQTT over TCP端口：
    1883
    MQTT over TLS/SSL端口：
    8883

    CA证书文件：C:\Program Files\Mosquitto\certs\ca.crt。

    用户名/密码：pwfile配置。

MQTTX ​

MQTTX是由EMQ开发的一款开源、跨平台MQTT桌面客户端。配置过程如下：

  1. 下载安装程序：https://mqttx.app/downloads。

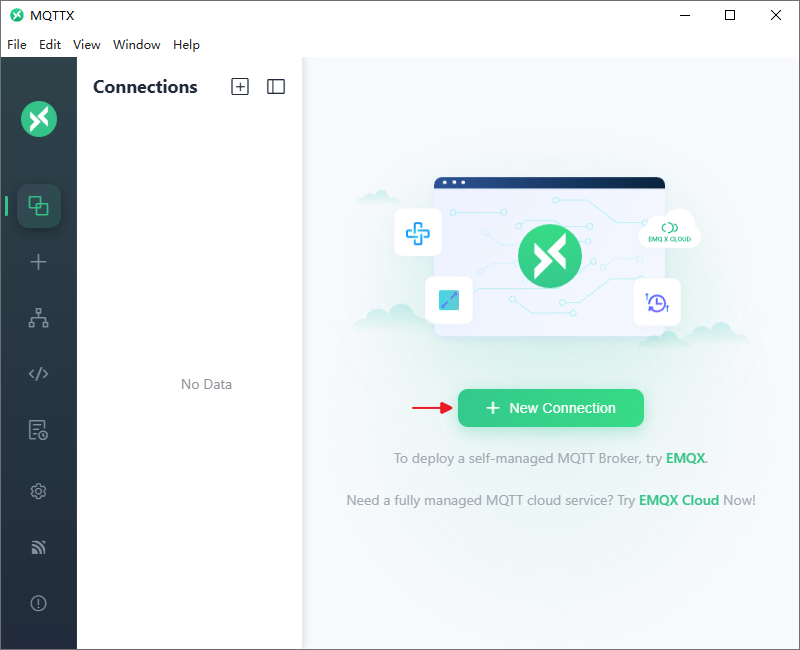

  2. 按照常规步骤完成安装。打开MQTTX，在主界面选择新建连接：

  3. 根据所使用的MQTT Broker设置连接信息。

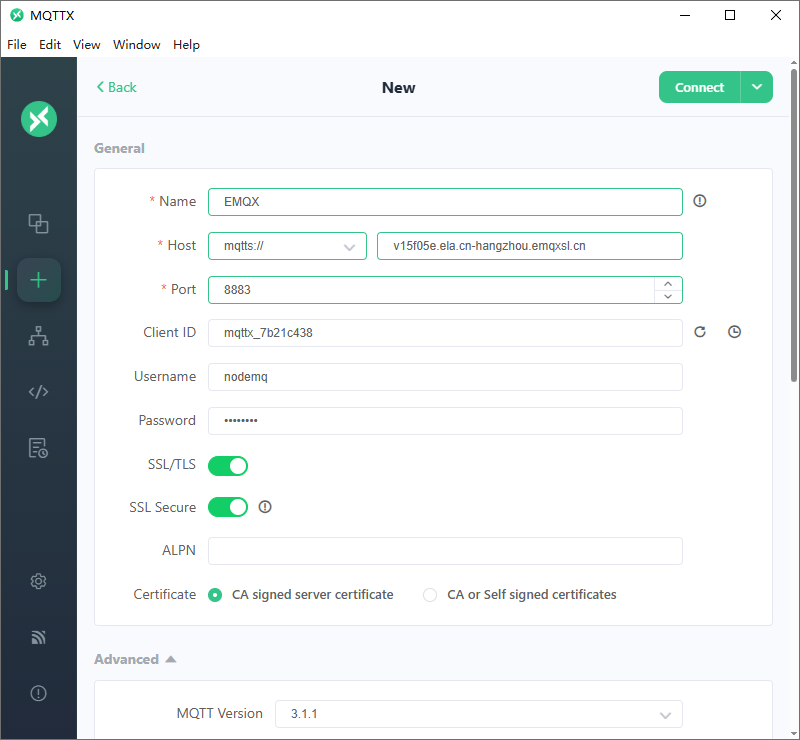

    • EMQX MQTT Broker（参考 部署信息）：

      • Host协议 - mqtts://，即MQTT over TLS/SSL。
      • Client ID - MQTTX自动生成客户端ID。
      • Certificate - 选择CA signed server certificate，MQTTX客户端按TLS协议自动验证。
      • MQTT Version - 3.1.1，与Node-MQ使用的MQTT协议版本一致。

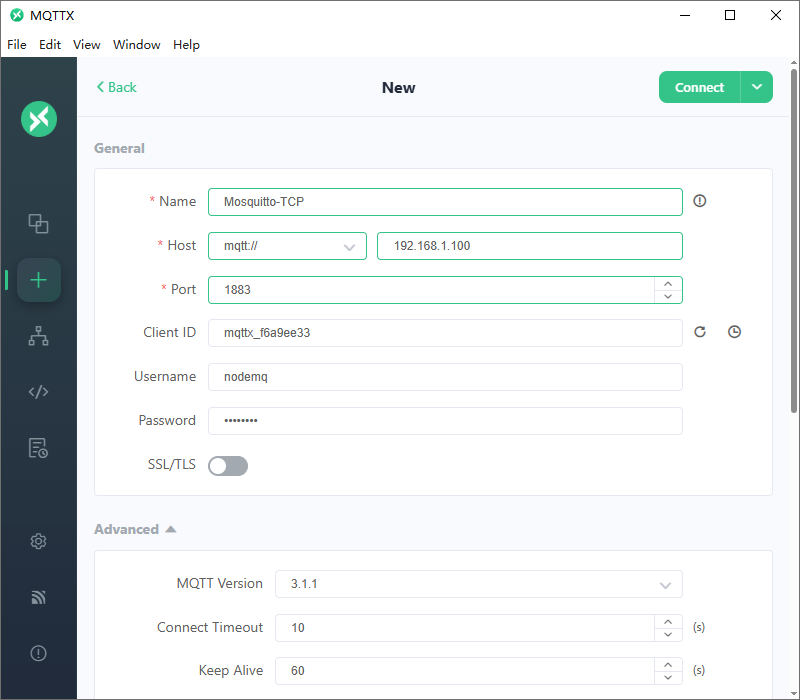

    • Mosquitto MQTT over TCP（参考 连接信息）：

      • Host协议 - mqtt://，即MQTT over TCP。
      • Client ID - MQTTX自动生成客户端ID。
      • MQTT Version - 3.1.1，与Node-MQ使用的MQTT协议版本一致。

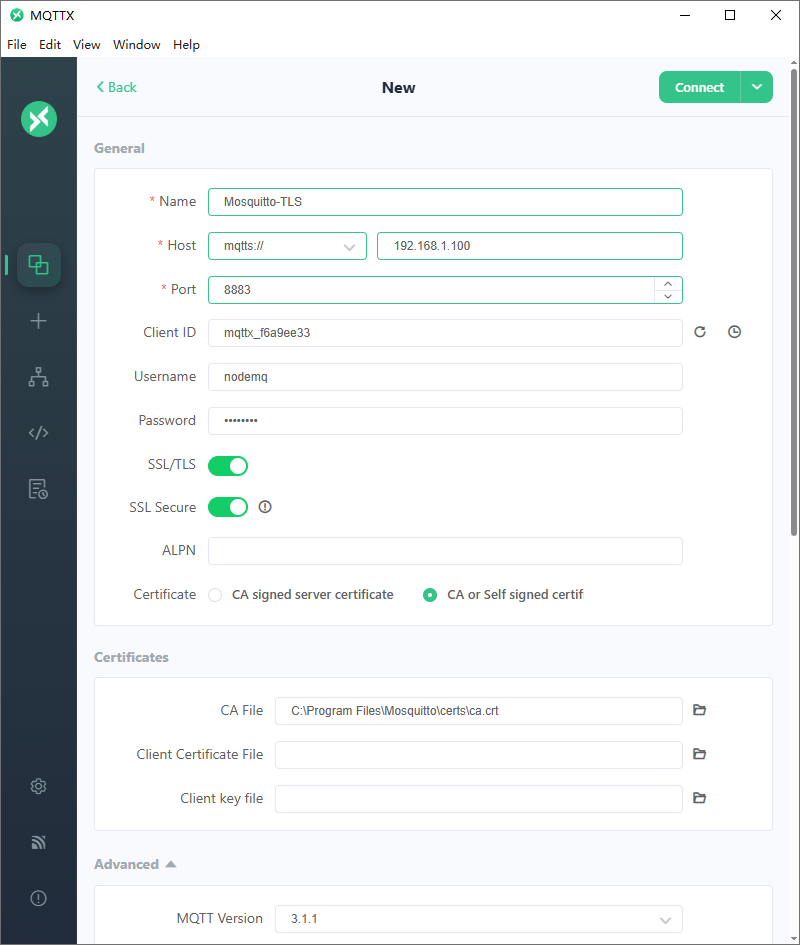

    • Mosquitto MQTT over TLS/SSL（参考 连接信息）：

      • Host协议 - mqtts://，即MQTT over TLS/SSL。
      • Client ID - MQTTX自动生成客户端ID。
      • Certificate - 选择CA or Self signed certif自签名证书。
      • CA File - CA证书文件路径。
      • MQTT Version - 3.1.1，与Node-MQ使用的MQTT协议版本一致。

  4. 设置连接信息后，点击 Connect 即连接MQTT Broker。作为Node-MQ测试客户端，请先订阅node/post主题，以便接收由Node-MQ发来的通知或应答消息。同时，将发送与接收数据格式均设置为JSON。
