可寻址LED

简介

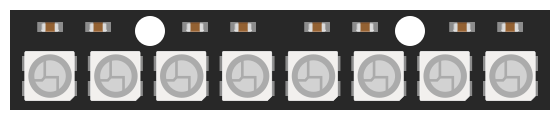

可寻址LED（Addressable LED）是一类内置控制芯片的LED，每颗LED均可独立控制颜色和亮度。常见型号包括WS2812、SK6812、WS2811等。LED可以单独使用，例如ESP32-S3-DevKitC-1开发板集成的WS2812 LED，也可以多颗级联构成LED灯带或矩阵。

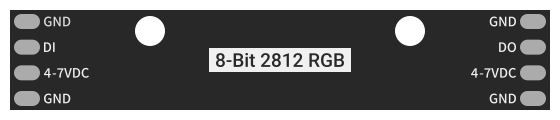

接口：单线串行接口

可寻址LED只需要一个GPIO即可控制整条灯带，Node-MQ支持单线最多144颗LED。

指令

模块名称：

led_strip

config

config指令使用模块配置的 标准模板。

参数说明

• device [array] (!) 设备配置对象数组。

  • name [string] (?) 用户定义的设备名。最大长度15个字符。当模块只有单一设备时可以省略。
  • remove [bool] (?) 为true时，释放并移除设备。模块有多个设备时，通过 name 指定。默认false。
  • io_num [int] (!) 单线串行接口使用的GPIO序号。
  • led_count [int] (?) 单线连接的LED数量。默认值1，最大允许值144。
  • led_model [string] (?) LED型号，默认值ws2812。可选值：
    • ws2812
    • sk6812
    • ws2811
    • ws2816
  • color_format [string] (?) LED的颜色格式，默认值grb。可选值：
    • grb
    • grbw
    • rgb
    • rgbw

  ESP32-S3-DevKitC-1开发板集成的LED型号为ws2812，颜色格式为grb，并连接到GPIO48引脚（部分版本连接GPIO38）。

样例

{
  "module": "led_strip",
  "action": "config",
  "device": [
    {
      "io_num": 48
    }
  ]
}

适用于ESP32-S3-DevKitC-1开发板的配置。开发板只有一个LED设备，省略 name 参数。

display

display控制LED的显示颜色。该指令无应答。

参数说明

• device [string] (?) 要操作的设备名。当模块只有单一设备时可以省略。
• index [int] (?) 要更新颜色数据的LED起始索引（0-based）。默认值0。
• rgb [array] (?) RGB格式的色值数组。数组元素为RGB 3值数组，RGB值范围均为0~255。
• hsv [array] (?) HSV格式的色值数组。数组元素为HSV 3值数组，HSV值范围：
  • H - 0~360 色相角度值。
  • S - 0~255 0对应0%饱和度；255对应100%饱和度。
  • V - 0~255 0对应0%明度；255对应100%明度。
• rgbw [array] (?) RGBW格式的色值数组。数组元素为RGBW 4值数组，RGBW值范围均为0~255。

• 色值数据 rgb（红绿蓝）、hsv（色相/饱和度/明度）、rgbw（红绿蓝白）为3选1参数，只需要提供其中一项。
• rgb 数据如：[[255, 0, 0], [0, 255, 0], [0, 0, 255], ...]，只有单一元素时可简写为 [255, 0 ,0]。hsv、rgbw 的情况类似。

样例

{
  "module": "led_strip",
  "action": "display",
  "rgb": [255, 0, 0]
}

设置单一LED为红色。省略 name 参数。

clear

clear关闭所有LED。该指令无应答。

参数说明

• device [string] (?) 要操作的设备名。当模块只有单一设备时可以省略。

样例

{
  "module": "led_strip",
  "action": "clear"
}

省略 name 参数。
