TM1637四位数码管

简介

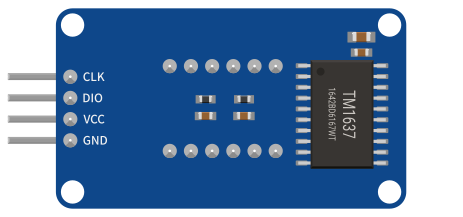

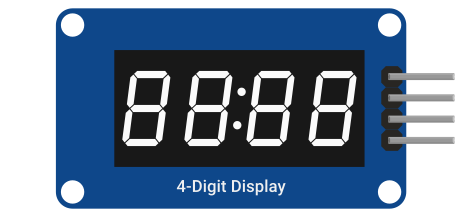

TM1637四位数码管是一种常见的4位7段LED数码管显示模块，使用TM1637专用驱动芯片控制，适用于显示数字、时间以及简单字母等信息。

接口：两线接口（CLK、DIO）

TM1637驱动电路使用点对点两线接口，该接口与I2C总线不兼容。CLK、DIO引脚可以连接任意可用的GPIO。

指令

模块名称：

tm1637

config

config指令使用模块配置的 标准模板。

参数说明

• device [array] (!) 设备配置对象数组。
  • name [string] (?) 用户定义的设备名。最大长度15个字符。当模块只有单一设备时可以省略。
  • remove [bool] (?) 为true时，释放并移除设备。模块有多个设备时，通过 name 指定。默认false。
  • clk [int] (!) CLK引脚的GPIO序号。
  • dio [int] (!) DIO引脚的GPIO序号。
  • brightness [int] (?) 数码管亮度，默认值7。取值范围0~7（大值高亮度）。

样例

{
  "module": "tm1637",
  "action": "config",
  "device": [
    {
      "name": "foo",
      "clk": 17,
      "dio": 18,
      "brightness": 6
    }
  ]
}

display

display控制数码管显示数据。该指令无应答。

参数说明

• device [string] (?) 要操作的设备名。当模块只有单一设备时可以省略。
• on [bool] (?) 为true时，打开数码管（亮度值有效）；为false时，关闭数码管（亮度值无效）。
• align [string] (?) 显示数据对齐方向，默认值right。可选值：
  • left - 靠左对齐
  • right - 靠右对齐
• number [int] (?) 要显示的整数值（不含小数点）。
• string [string] (?) 要显示的字符串。
• segment [string] (?) 控制数码管各段（segment）显示的Hex数据（见注释）。

• number、string、segment 为多选一参数，可根据需要选择一项。
• number 只用于显示正负整数，不可包含小数点。
• string 可用字符串表示小数如"12.3"，也可显示字符如"PASS"（无法显示K、M、V、W）。
• segment 用于直接控制数码管的各显示段。数码管的各段示意图： 用一个字节（8 bits）表示各段：bit 0对应A段，bit 1对应B段，以此类推，最高位bit 7对应DP段。当对应的bit位为1时，该段点亮；为0时，熄灭。如此，一个字节可以控制一个数码管，四个字节按顺序编码为Hex文本作为 segment 参数值，即可控制四位数码管的显示。例如，PASS对应的Hex值为7377776D。

  提示

  不同型号数码管的DP段位置可能不同（或没有）。例如，显示时间00:00的数码管，其第二位数字的DP段表示为:。

样例

{
  "module": "tm1637",
  "action": "display",
  "device": "foo",
  "string": "20.30"
}

用字符串"12.3"表示小数值。
